前言
車用電子產品在實際車輛環境中，會面對許多電源瞬間變化與干擾，例如馬達切換、繼電器動作、感性負載斷開、線束耦合干擾或電源突波。如果產品抗擾能力不足，可能造成重開機、訊號異常、功能失效，甚至影響行車安全。
ISO 7637 是車用電子 EMC 測試中常見的重要標準，主要針對道路車輛中因傳導與耦合造成的電氣擾動進行測試規範。ISO 官方資料指出，ISO 7637 系列涵蓋道路車輛「Electrical disturbances from conduction and coupling」，其中 ISO 7637-2:2011 聚焦於電源線上的電氣暫態傳導測試，且該版本已於 2025 年審查確認仍為現行版本。
目錄
一、ISO 7637是什麼？主要規範哪些車用電子測試？
1. ISO 7637主要是用來測試什麼？

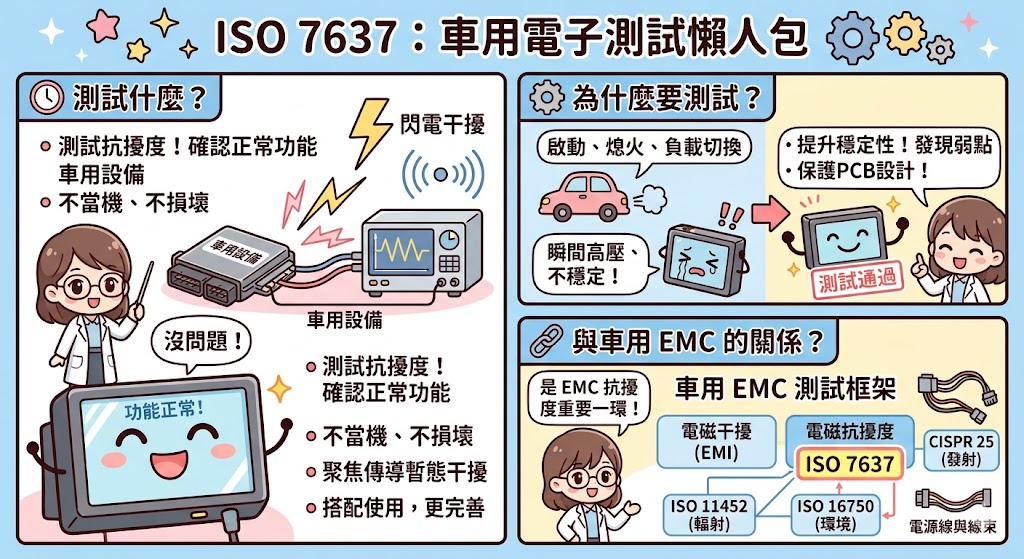

ISO 7637 主要用來評估車用電子設備面對電氣瞬態干擾時，是否仍能維持正常功能。這些干擾可能來自車輛電源系統、線束耦合、感性負載切換或其他車上電子元件運作時產生的突波。
簡單來說，它是在模擬產品裝到車上後，可能遇到的電源暫態與線路干擾，確認產品會不會因此當機、誤動作或損壞。
2. 為什麼車用電子零件需要做ISO 7637測試？
車用電子零件不像一般消費性電子只在穩定電源下運作，車輛啟動、熄火、馬達切換、負載斷開時，都可能造成瞬間高壓或低壓干擾。若沒有經過測試，產品在實車環境中可能出現不穩定問題。
對汽車電子供應鏈來說，ISO 7637 測試不只是為了符合客戶要求，也是為了提前發現電源保護、PCB 佈局與抗擾設計上的弱點。
3. ISO 7637和車用EMC測試有什麼關係？
車用 EMC 測試包含電磁干擾與電磁抗擾度兩大方向，而 ISO 7637 屬於車用 EMC 抗擾度測試中很重要的一部分，特別是針對傳導暫態干擾。
也就是說，ISO 7637 不是完整涵蓋所有車用 EMC 項目，而是聚焦在車輛電源線與線束中可能出現的電氣擾動。若產品要導入車廠供應鏈，通常還會搭配 CISPR 25、ISO 11452、ISO 16750 等標準一起評估。
二、ISO 7637標準架構有哪些重點？
1. ISO 7637-1主要定義哪些基本概念？
ISO 7637-1 主要提供整個 ISO 7637 系列的基本術語、定義與一般說明。ISO 官方資料顯示，ISO 7637-1:2023 定義了其他 ISO 7637 系列標準中會使用到的傳導與耦合電氣擾動基本概念。
它比較像是標準系列的基礎文件，幫助測試人員、工程師與產品開發端理解後續測試項目的共同語言。
2. ISO 7637-2為什麼是常見測試重點？
ISO 7637-2 是最常被提到的部分之一，因為它主要針對電源線上的電氣暫態傳導測試。車用電子模組多數都會接到 12V 或 24V 車用電源系統，因此電源線暫態抗擾能力非常關鍵。
ISO 7637-2:2011 適用於安裝在 12V 或 24V 電氣系統乘用車與商用車上的設備，並描述瞬態注入與量測的台架測試方法。
3. ISO 7637-3主要針對哪些線路干擾？
ISO 7637-3 則主要針對電源線以外的線路，透過電容耦合或電感耦合方式模擬暫態干擾，例如訊號線、控制線或通訊線可能受到附近線束干擾的狀況。
這對車上感測器、控制模組、通訊線路與低壓訊號線很重要，因為干擾不一定只從電源線進入，也可能透過線束之間的耦合影響產品功能。
三、ISO 7637-2測試項目有哪些？
1. ISO 7637-2傳導暫態測試是在測什麼？
ISO 7637-2 傳導暫態測試主要是在模擬車輛電源線上出現的瞬間電壓干擾，確認待測物在特定脈衝條件下是否能維持功能、暫時異常後恢復，或是否發生永久損壞。
測試時會使用暫態脈衝產生器，將標準規定的波形注入待測產品電源線，再觀察產品狀態。不同脈衝代表不同車輛電氣事件，因此產品反應也會成為可靠度評估重點。
2. Pulse 1、Pulse 2a與Pulse 2b代表哪些狀況？
Pulse 1 通常用來模擬感性負載與電源斷開時產生的負向暫態。這類情境在車輛電源系統中相當常見，若產品保護不足，可能造成重啟或損壞。
Pulse 2a 與 Pulse 2b 則和正向暫態、負載切換或電源系統變化相關。這些脈衝可用來驗證電源輸入端保護設計是否足夠，例如 TVS、濾波器、保險絲與電源管理 IC 是否能承受瞬態衝擊。
3. Pulse 3a與Pulse 3b常見於哪些瞬態干擾？
Pulse 3a 與 Pulse 3b 屬於快速暫態脈衝，通常用來模擬開關動作、繼電器接點跳動或線束中快速干擾耦合造成的高頻暫態。
這類脈衝時間短、變化快，容易影響微控制器、通訊介面、感測器輸入與電源管理電路。若 PCB 佈局、接地或濾波設計不佳，產品很容易在這類測試中出現誤動作。
四、ISO 7637測試適用哪些產品與產業？
1. 哪些汽車電子零組件需要做ISO 7637？
常見需要進行 ISO 7637 測試的產品包含 ECU 控制器、車用電源模組、感測器、車燈控制器、影音主機、車用顯示器、馬達控制器、ADAS 模組、電池管理系統與各類車用電子零組件。
只要產品會安裝在車上，並連接車輛電源或線束，就可能需要評估 ISO 7637 或客戶指定的車用 EMC 測試項目。
2. 車用電源模組與控制器為什麼要測試？
電源模組與控制器通常是車用系統中的關鍵零件，一旦受到突波影響，可能導致後端系統無法供電、訊號中斷或控制異常。因此這類產品對暫態抗擾能力要求通常較高。
像 DC-DC 轉換器、車燈驅動器、馬達控制器、BMS 或 ECU，都需要確認在電源瞬變下不會造成危險失效。
3. 新能源車與傳統燃油車的測試需求有差異嗎？
ISO 7637-2:2011 適用於不同推進系統的道路車輛設備，包含傳統引擎與電動馬達車輛相關設備。
不過實務上，新能源車因高壓系統、電池模組、電驅控制與更多電子系統整合，測試需求可能更複雜。除了 ISO 7637，還可能需要搭配高壓系統、絕緣、ESD、輻射抗擾與車廠自有規範一起評估。
五、ISO 7637測試流程與設備怎麼安排？
1. ISO 7637測試前需要準備哪些樣品與資料？
測試前通常需要準備待測樣品、線束、負載、供電條件、產品操作模式、功能判定標準與測試等級需求。若產品需要通訊、感測器訊號或外部控制，也要準備對應治具。
測試資料越完整，實驗室越能正確設定測試條件。若功能判定標準不清楚，測試過程中就很難判斷產品是否真的通過。
2. 測試實驗室會如何設定脈衝條件與等級？
實驗室會依照 ISO 7637-2、客戶規範或車廠要求，設定脈衝電壓、脈衝寬度、重複次數、極性、阻抗與測試模式。不同產品與車廠平台可能會有不同嚴格程度。
正式測試前，建議先確認要採用標準等級、客戶等級，還是車廠自定條件。因為同樣是 ISO 7637，不同客戶可能要求的測試條件並不完全相同。
3. 測試完成後報告通常會包含哪些內容？
測試報告通常會包含測試標準、設備資訊、樣品資訊、測試配置、脈衝條件、功能判定、測試結果、異常紀錄與照片。若有失敗項目，也會記錄異常現象與發生條件。
對量產導入來說，測試報告不只是合格證明，也能作為產品設計驗證、客戶審查與後續改版追蹤的重要文件。
六、ISO 7637測試失敗常見原因有哪些？
1. 電源保護設計不足會造成測試失敗嗎？
會。ISO 7637 測試失敗常見原因之一，就是電源輸入端保護不足，例如 TVS 選型不合適、濾波能力不足、耐壓餘裕不夠，或保護元件沒有正確配置。
當脈衝能量進入產品後，可能造成電源 IC 重啟、MCU 異常、通訊中斷，甚至元件損壞。因此在設計初期就要將車用暫態保護納入考量。
2. PCB佈局、接地與線束設計會影響結果嗎？
會，而且影響很大。即使保護元件規格正確，如果 PCB 走線過長、接地回路不佳、保護元件離輸入口太遠，或線束耦合嚴重，都可能讓暫態能量進入敏感電路。
車用 EMC 設計不只看元件，還要看整體佈局、接地、濾波位置、線束走向與外殼結構。這也是為什麼預測試和設計審查很重要。
3. 如何透過預測試降低正式測試失敗風險？
在正式送測前，可以先做 ISO 7637 預測試，找出產品在不同 Pulse 條件下的弱點。若發現重啟、誤動作或波形異常，就能提早調整保護電路與佈局。
預測試雖然會增加前期成本，但能降低正式測試失敗、重新排程與改版延誤的風險。對需要趕車廠認證或量產時程的產品來說，通常很值得。
七、ISO 7637測試實驗室怎麼選？導入評估重點有哪些？
1. 選擇ISO 7637測試實驗室要看哪些能力？
選擇測試實驗室時，應確認是否具備 ISO 7637 測試設備、車用 EMC 測試經驗、正確測試配置能力，以及是否能依客戶或車廠規範執行測試。
如果實驗室熟悉 Pulse 條件設定、功能判定、線束配置與車用產品測試流程，通常能降低測試溝通成本，也能讓報告更符合客戶審查需求。
2. 為什麼車廠規範與測試經驗很重要？
不同車廠可能在 ISO 7637 基礎上加入自有測試條件、等級或功能判定要求。如果實驗室只熟悉標準條文，但不了解車廠實務要求，測試結果可能無法完全符合客戶需求。
因此在導入前，應先確認最終客戶、車廠平台、測試版本與報告格式，避免做完測試才發現條件不符合。
3. ISO 7637測試費用通常會受哪些因素影響？
測試費用通常會受到測試項目數量、Pulse 條件、樣品數量、測試時間、是否需要治具、是否搭配其他 EMC 測試，以及報告格式要求影響。
若產品功能複雜，需要長時間監控或多種操作模式，費用也會提高。建議詢價時提供完整產品資料與客戶測試規範，才能讓報價更準確。
結論
ISO 7637 是車用電子產品進行 EMC 與電源暫態抗擾度評估時常見的重要標準，主要用來確認電子設備面對車輛電源線或線束上的瞬態干擾時，是否仍能維持穩定運作。
ISO 7637 系列涵蓋道路車輛中因傳導與耦合造成的電氣擾動，其中 ISO 7637-2 聚焦於電源線上的電氣暫態傳導測試，且 ISO 7637-2:2011 已於 2025 年審查確認仍為現行版本。
對汽車電子零組件、電源模組、控制器與相關供應鏈來說，導入 ISO 7637 測試不只是為了符合規範，更是為了降低產品在實車環境中因突波、開關干擾或電源異常造成失效的風險。若能在設計初期就納入保護元件、PCB 佈局、接地與預測試規劃，正式測試與量產導入會更順利。
常見QA
Q1：ISO 7637是什麼？
A：ISO 7637 是道路車輛電氣擾動相關標準，主要用來評估車用電子設備面對傳導與耦合干擾時的抗擾能力。
Q2：ISO 7637-2主要測試哪些項目？
A：ISO 7637-2 主要測試電源線上的電氣暫態傳導干擾，常見項目包含 Pulse 1、Pulse 2a、Pulse 2b、Pulse 3a、Pulse 3b 等。
Q3：哪些車用電子產品需要做ISO 7637測試？
A：ECU、車用電源模組、感測器、車燈控制器、影音系統、馬達控制器、BMS 與其他連接車輛電源或線束的電子零組件，都可能需要測試。
Q4：ISO 7637和車用EMC測試有什麼關係？
A：ISO 7637 是車用 EMC 抗擾度測試的一部分，主要聚焦於車輛電源線與線束上的暫態電氣干擾。
Q5：ISO 7637測試失敗常見原因有哪些？
A：常見原因包含電源保護不足、TVS 選型不當、濾波設計不足、PCB 佈局不佳、接地設計不良或線束耦合干擾過大。
Q6：如何選擇ISO 7637測試實驗室？
A：建議選擇具備車用 EMC 經驗、ISO 7637 測試設備、車廠規範理解能力與完整報告服務的實驗室，才能確保測試結果符合客戶與量產需求。
